白金族金属

  • Platinum iridium alloy sheet
  • Platinum crucible

白金族金属

白金族金属は、物理的、化学的性質が類似しているほか、独自の特徴も持っています。たとえば、オスミウムとルテニウムが鋼鉄灰色である以外は、すべて銀白色で、融点が高く、強度が高く、熱安定性があり、火花浸食に対する耐性が高く、耐腐食性に優れ、耐酸化性が強く、触媒活性が良好です。一方で、性能の違いによって用途も異なります。白金は可塑性が高く、抵抗と抵抗温度係数が安定しています。白金線や白金箔に鍛造されても、酸素と結合せず、酸やアルカリにも侵食されません。熱い王水でのみ溶解します。パラジウムは濃硝酸に溶解し、室温で 350 ~ 850 倍の水素を吸収できます。王水に不溶性の ロジウムイリジウム は溶融した水酸化ナトリウムや過酸化ナトリウムと反応し、酸に溶解する化合物を生成します。オスミウムとルテニウムは王水に溶解しませんが、4 つの酸化物に簡単に酸化されます。

白金族金属の熱力学的性質
白金族金属 Ru Rh Pd Os Ir Pt
超伝導温度(Te)/K 0.48 0.000325 - 0.64 0.1125 -
電子比熱係数.(γ)/mJ·mol-1·K-2 3.00 4.65 9.42 2.05 3.20 6.54
デバイ温度(θD)/K 550 512 272 467 420 236
298.15K における白金族金属 (気相) の熱力学的特性。
白金族金属 Ru Rh Pd Os Ir Pt
モル比熱容量/J·mol-1·K-1 21.524 21.014 20.786 20.788 20.788 25.531
エンタルピー/J·mol-1 6235.2 6206.6 6197.4 6197.4 6197.4 6576.4
エントロピ/J·mol-1·K-1 186.509 185.827 167.066 192.579 193.584 192.409
298.15K における白金族金属 (固相) の熱力学的特性。
白金族金属 Ru Rh Pd Os Ir Pt
モル比熱容量/J·mol-1·K-1 24.05 24.90 25.85 24.69 25.09 25.65
エンタルピー/J·mol-1 4577 4914 5444 4992 5266 5694
エントロピ/J·mol-1·K-1 28.50 31.56 37.64 32.56 35.49 41.53
昇華熱/KJ·mol-1 649 558 377 788 670 565
白金族金属の融解特性
白金族金属 Ru Rh Pd Os Ir Pt
融点/K 2606 2236 1828.0 3400 2719 2041.3
溶ける熱/KJ·mol-1 39.0 27.3 16.6 70.0 41.3 21.3
融解エントロピー/J·mol-1·K-1 15.0 12.2 8.8 20.6 15.2 10.4
融解蒸気圧/Pa 1.05 0.505 4.23 7.75 0.984 0.019

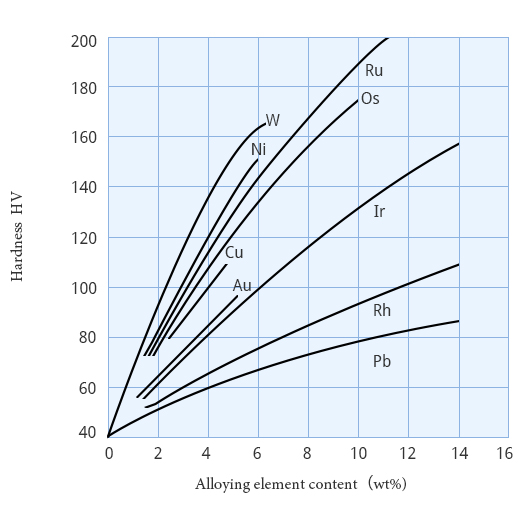

異なる合金元素が焼鈍プラチナ合金の硬度に与える影響

ご相談・お問合せは随時承ります。
